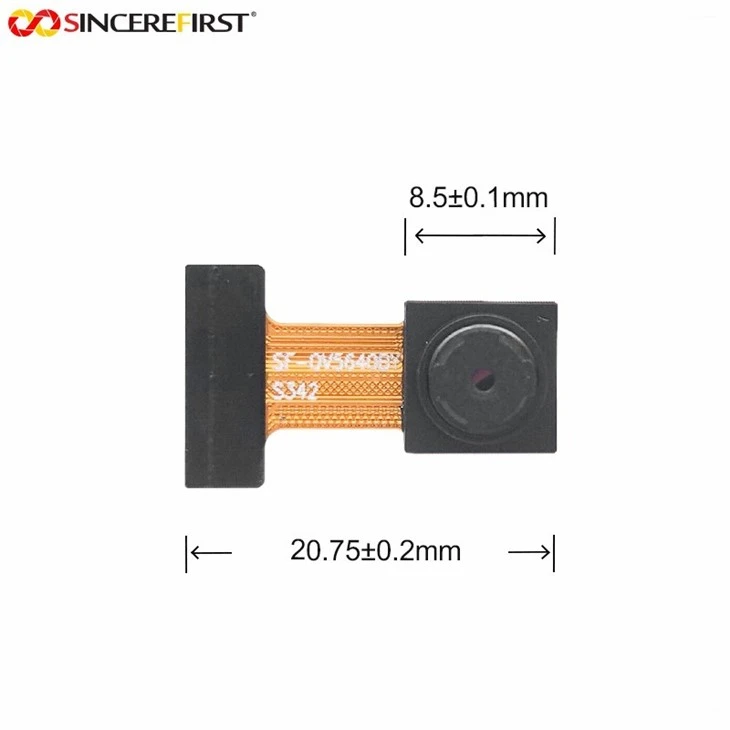

OV5640 CMOS модуль камери
Це недорогий-модуль камери OmniVision OV5640 CMOS 24Pin DVP із роздільною здатністю 5 МП, побудований на датчику кольорового зображення OmniVision OV5640. Його ядро використовує зріле, недороге-рішення «датчик OV5640 + 24Pin DVP інтерфейс». Завдяки використанню технічного досвіду OmniVision у сфері датчиків зображень, а також високої сумісності та низького порогу розробки інтерфейсу DVP, він став кращим вибором для сценаріїв масового застосування,-що чутливі до вартості, але потребують стабільної продуктивності зображення. Це рішення пройшло довгострокову-ринкову перевірку: забезпечуючи базову продуктивність обробки зображень, воно ефективно контролює загальну вартість модуля, що робить його придатним для отримання зображень різними електронними пристроями початкового-–-середнього-рівня.
Модуль має 5 Мп пікселів і роздільну здатність 2592×1944. Розмір датчика становить 1/4 дюйма, а розмір пікселя — 1,4 мкм × 1,4 мкм, що дозволяє чітко фіксувати деталі об’єкта та виводити делікатні зображення під природним освітленням. Він підтримує багато-роздільність і високу-кадрову-частоту виведення, зокрема 1080P (1920×1080) при 30 кадрах в секунду, 720P (1280×720) при 60 кадрах в секунду та VGA (640×480) при 90 кадрах в секунду. Це не лише задовольняє потреби відеозапису високої -роздільності, але й забезпечує швидке захоплення зображення в динамічних сценаріях, щоб уникнути розмиття під час руху.
Модуль має конструкцію з фіксованим-фокусом із відстанню фокусування 45 см і діапазоном фокусування від 30 см до нескінченності (30 см-∞), що підходить для більшості сценаріїв зйомки зображень на короткі-і дальні-відстані. Діагональне поле зору (D) становить 68,7 градуса ±3 градуси, що забезпечує широке покриття зйомки. Величина діафрагми (F.NO) становить 2,8±5%, що забезпечує достатнє надходження світла. Спотворення телевізора є<1%, delivering high image fidelity without obvious deformation. The effective focal length (EFL) is 3.29, ensuring balanced imaging proportions.
Він використовує 24-контактний інтерфейс DVP для виведення. Зрілий протокол інтерфейсу сумісний із основними мікроконтролерами/процесорами, такими як серії STM32 і RK, що зменшує труднощі вторинної розробки. Модуль виготовляється з використанням прецизійних процесів SMT (технологія поверхневого монтажу) та AA (активного вирівнювання), що забезпечує стабільну продуктивність зображення для кожної партії та мінімізує індивідуальні відмінності. Конструкція модуля включає армування сталевим листом 0,2 мм і FPC (гнучку друковану схему) з технологією рулонної міді без адгезиву-; товщина FPC становить 0,15±0,03 мм. Завдяки компактному габариту він вписується в обмежений простір для встановлення всередині пристроїв.
Модуль пройшов міжнародні сертифікації та випробування, зокрема CE, FCC, RoHS і Reach, на відповідність стандартам захисту навколишнього середовища, електромагнітної сумісності та безпеки в більшості регіонів світу, що робить його впевненим-для експортно-орієнтованих продуктів.
- Досконале рішення з низькою-вартістю: на основі датчика OmniVision OV5640 масового{1}}виробництва та 24-контактного інтерфейсу DVP (низький технічний поріг, контрольована вартість) не потребує складної адаптації протоколу. Він задовольняє потреби у зображенні високої{6}}роздільності 5 МП, одночасно знижуючи загальну вартість модуля, що ідеально підходить для-рентабельних масових закупівель.
- Збалансована продуктивність зображення: пікселі 1,4 мкм × 1,4 мкм + діафрагма F2,8 забезпечують чіткі зображення навіть за -слабкого освітлення в приміщенні. Вихід із -частотою- кадрів (1080P@30fps для HD-запису, 720P@60fps/VGA@90fps для динамічних сцен) і<1% TV distortion avoid image deformation.
- Довговічність і висока сумісність: процеси SMT+AA забезпечують високу продуктивність і послідовність. 24Pin DVP (галузевий-стандарт) дозволяє легко адаптувати до вбудованих плат/промислових контролерів без спеціальних драйверів. Сталевий-зміцнений FPC підвищує довговічність, а численні-міжнародні сертифікати розширюють сферу застосування.
- Компактний і гнучкий дизайн: невеликий розмір + настроювані налаштування (довжина FPC, інтерфейс) підходять для -обмежених пристроїв (розумні дверні замки, маленькі роботи). Конструкція з фіксованим-фокусуванням заощаджує розмір і потужність, усуваючи двигуни фокусування.
- Низький поріг розвитку: підтримує електронний рухомий затвор і регульоване посилення/експозицію для оптимізації зображення. Відсутність складного налагодження-швидка інтеграція з основними пристроями керування скорочує цикли досліджень і розробок, що ідеально підходить для невеликих команд/початкових проектів.
- Пристрої AIoT Smart Edge: центральні шлюзи управління розумним будинком, панелі доступу з розпізнаванням обличчя, торговельні автомати зі штучним інтелектом, програвачі інтерактивної реклами (для стабільного відео 1080P).
- Безпека розумного дому: панорамні мережеві камери на 360 градусів, розумні відеодзвінки, камери з-живленням від акумулятора, модулі вічка (моніторинг для дому/комерції).
- Інтелектуальні транспортні системи: у -автомобільних реєстраторах, камерах заднього огляду, системах моніторингу водія (DMS), дзеркалах заднього виду потокового медіа (автомобільна фотозйомка).
- Промислове машинне бачення: фіксовані сканери штрих-кодів/QR-кодів, обладнання для автоматичного оптичного контролю друкованих плат (AOI), камери бачення роботизованої руки, детектори дефектів виробничої лінії (високо-точне промислове використання).
- Медичне обладнання для візуалізації: ендоскопічні модулі, стоматологічні оптики, портативні детектори шкіри, телемедичні пристрої (міні-5 МП для медичного зображення).
- Вбудовані платформи розробки: сумісні з ESP32-CAM, Raspberry Pi (через адаптер DVP-to-CSI-2), платами камер Arduino, платами FPGA (прискорює створення прототипів).
Деталі продукту:
|
Тип мікросхеми |
OV5640-CSP |
|
Розмір датчика |
1/4" 4P+IR |
|
Масив пікселів |
5MP 2592*1944 |
|
Інтерфейс |
24-контактний DVP |
|
Кут огляду |
D:68,7 градусів ±3 градуси |
|
Діапазон фокусування |
30 см-∞ |
|
F.NO |
2.8±5% |
|
Спотворення телевізора |
＜1% |
|
EFL |
3.29 |
|
Відстань фокусування |
45 см |
|
Тип фокусу |
Фіксований фокус |
FAQ
Чому для моєї програми інтерфейс DVP є кращим перед MIPI?
DVP не потребує спеціального PHY IP або високо-швидкісної диференціальної маршрутизації, що дозволяє скоротити витрати на розробку на 40-60%. Він ідеально підходить для мікроконтролерів із паралельними інтерфейсами камер (наприклад, серії STM32, ESP32, NXP i.MX RT) і спрощує проектування друкованої плати до 2{10}}шарових плат, прискорюючи-вихід на ринок економних продуктів.
Який вихідний інтерфейс цього модуля OV5640? Чи підтримує він інтерфейс MIPI?
У цьому конкретному модулі використовується 24-контактний паралельний інтерфейс DVP. Сам датчик OV5640 також підтримує інтерфейс MIPI, але цей продукт розроблено на основі інтерфейсу DVP, що забезпечує клієнтам зріле та економічно ефективне рішення. Якщо вам потрібен модуль з інтерфейсом MIPI, ми можемо запропонувати інші моделі або організувати індивідуальні послуги.
Чи можна адаптувати модуль до плат розробки Raspberry Pi?
Його потрібно адаптувати через плату адаптера DVP-до-CSI-2. Оскільки основним інтерфейсом Raspberry Pi є CSI-2, а модуль використовує інтерфейс 24Pin DVP, він може нормально працювати після адаптації без модифікації основного драйвера.
Чи можна налаштувати розмір модуля або інтерфейс для масової закупівлі?
Доступні послуги налаштування, включаючи коригування довжини FPC, розміру контуру модуля та макета інтерфейсу. Щоб отримати підтвердження щодо конкретного часу та вартості налаштування, зв’яжіться з виробником.
Підприємство з виробництва модулів камери SINCEREFIRST об’єднує дизайн, розробку, виробництво та продаж. Ми можемо постачати готовий модуль камери FPC і USB від 0,3 до 108 мегапікселів і модуль камери для ендоскопа діаметром 0,9–8,0 мм. Наша продукція широко використовується в різних сферах, таких як обладнання AIoT, розумний дім, розумна медицина, інтелектуальний транспорт, автоматичне водіння, інтелектуальна безпека, інтелектуальне складування, сканування, роботи, БПЛА, медичні ендоскопи, промислові ендоскопи, комп’ютери, інтелектуальні термінали тощо.
Якщо ви шукаєте виробників і постачальників модуля камери або датчика камери, будь ласка, зв’яжіться з нами, щоб дізнатися ціну модуля камери та більш детальну інформацію. SINCEREFIRST – це провідна високо{1}}технологічна компанія, яка спеціалізується на виробниках інтегрованих оптичних пристроїв і постачальниках систем оптичних зображень. У продажу є різні типи модулів камери та датчиків камери, які також підтримують налаштування для задоволення всіх ваших потреб і вирішення ваших проблем.
