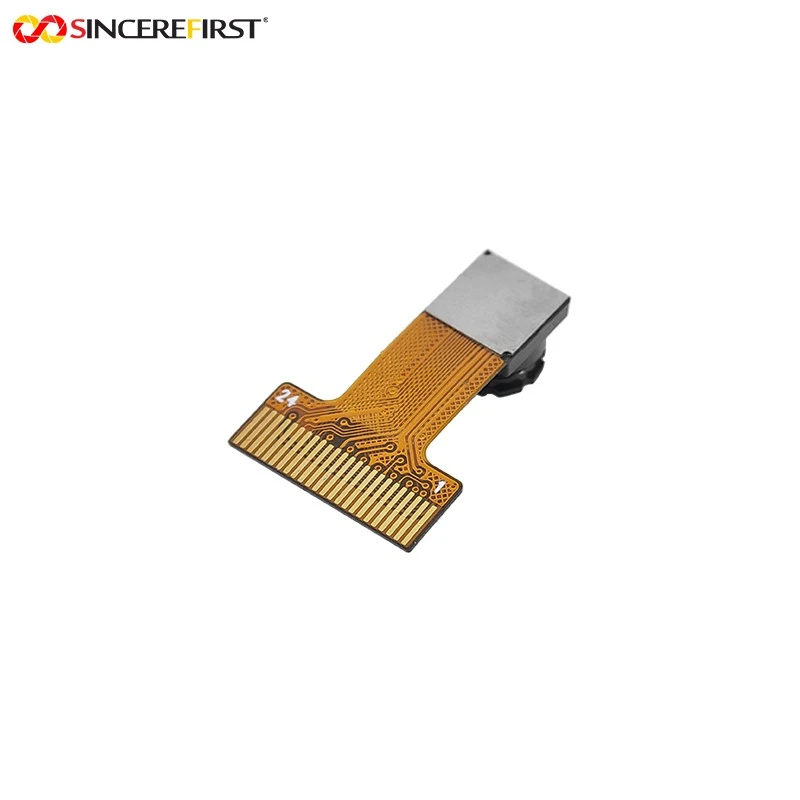

Модуль камери GC2145 2MP CMOS 1080P 30FPS ESP32 DVP для IoT Imaging
Для проектів, які знімають об’єкт із відносно стабільного положення, не завжди потрібен ультра-об’єктив або механізм автофокусування. SF5G2145BC-ESP V1.0 позиціонується як проста опція 2 МП для-зображення ESP32 на фіксованій відстані, що допомагає зберегти оптичну конфігурацію простою, коли робоче положення вже визначено.
Модуль використовує сенсор GC2145 CMOS із рідною роздільною здатністю 1600×1200 і підтримує 1080P@30FPS. Його лінза D73 градусів, фокусна відстань 2,27±5% мм і фокусна відстань 40 см забезпечують контрольоване поле зору, а 24-контактний інтерфейс DVP підтримує інтеграцію в ESP32-сумісні конструкції зображень.
особливості
•Контрольована фокусна відстань 40 см
Об’єктив із фіксованим фокусом налаштовується на фокусну відстань 40 см, що робить модуль придатним для проектів зі стабільним положенням об’єкта.
•2MP GC2145 Зображення
Сенсор CMOS 1600×1200 забезпечує вихідну роздільну здатність 2 МП і підтримує 1080P@30FPS для вбудованого візуального захоплення.
•Стандартне поле зору D73 градусів
Об’єктив D73 забезпечує помірний кут огляду для додатків, які не потребують широкого-охоплення сцени.
•Низьке оптичне спотворення
Телевізійне спотворення встановлюється нижче 1,5%, що допомагає зберегти більш природну геометрію в межах знятої сцени.
•24-контактний DVP для інтеграції ESP32
24-контактний інтерфейс DVP призначений для інтеграції камери, сумісної з ESP32, і компактних вбудованих компонувань камери.
Застосування модуля камери MIPI
•Стаціонарні-термінали розпізнавання положення
Фокусна відстань 40 см і помірний огляд D73 підходять для терміналів, які знімають обличчя, об’єкти або коди з певної позиції.
•Розумні домашні сенсорні камери
2-мегапіксельний вихід підтримує компактні розумні-домашні пристрої, яким потрібне візуальне підтвердження, а не над-ширококутне спостереження.
•Компактні вузли обробки зображень IoT
24-контактний інтерфейс DVP і проста структура фіксованого фокусу роблять модуль придатним для IoT-камер на основі ESP32 із заданою відстанню огляду.
•Освіта та прототипування ESP32 Vision
Стандартне поле зору та визначена фокусна відстань дозволяють легко оцінити цю модель у демонстраційних відеокамерах ESP32, навчальних наборах і пристроях для перевірки--концепції.
Деталі продукту
|
Назва продукту |
Вбудований модуль камери FHD GC2145 DVP для ESP32 |
|
датчик |
GalaxyCore GC2145 CMOS CMOS сенсор |
|
піксель |
2 МП |
|
резолюція |
1600x1200 |
|
Частота кадрів |
1080P@30FPS |
|
Розмір датчика |
1/5 дюйма |
|
Фокусна відстань |
40 см |
|
EFL |
2,27 мм ±5% |
|
F.NO |
2.2±5% |
|
FOV |
D73 ступінь |
|
Тип фокусу |
Фіксований фокус |
|
Спотворення телевізора |
＜1.5% |
|
Платформа |
Сумісність з ESP32 |
|
Інтерфейс |
24-контактний DVP |
Параметри налаштування
Оцінка об'єктива
Альтернативні кути об’єктива можна оцінити, коли цільовий пристрій потребує іншого покриття сцени.
Фокус-Коригування відстані
Налаштування фокусування можна оцінити відповідно до фактичної установки та відстані до об’єкта проекту.
FPC і інтеграція конектора
Напрям FPC, довжину та деталі роз’єму можна порівняти з цільовою материнською платою та корпусом.
Project-Level Image Tuning
Вимоги до датчика й зображення-можна переглянути відповідно до робочого процесу хоста ESP32 і кінцевого пристрою.
FAQ
Q: Коли я повинен вибрати цей модуль камери GC2145 ESP32?
В: Вибирайте його, коли пристрій знімає об’єкти з відносно контрольованої відстані й не потребує над-широкого поля зору чи автофокусування.
Q: Що таке фокусна відстань?
A: Модуль налаштований на фокусну відстань 40 см.
З: Яке поле зору забезпечує об'єктив?
A: Лінза забезпечує поле зору по діагоналі D73 градусів.
Q: Чи підтримує він відео 1080P?
A: Так. Модуль підтримує 1080P@30FPS.
Q: Який інтерфейс він використовує?
A: Він використовує 24-контактний інтерфейс DVP для сумісної з ESP32 інтеграції.
З: Це камера з автофокусом?
A: Ні. У цій моделі використовується об’єктив із фіксованим фокусом.
П: Чи можна змінити об’єктив або налаштування фокуса?
Відповідь:-Вимоги до об’єктива та фокусу можна оцінити відповідно до необхідного кута огляду та робочої відстані.
Поділіться своєю платою ESP32, відстанню до цільового об’єкта, необхідним полем зору та доступним місцем для встановлення, щоб можна було оцінити конфігурацію камери GC2145 для вашого пристрою.
